閥門圖例簡介：
閥門圖例（閥門圖形符號）是指用繪圖的方式將閥門用簡單的圖形描繪出來進行標注。閥門圖例起到一個示意、標準的作用，一般來說，閥門圖例的差異都不大，但也會存在一定程度上的區域性差別。閥門圖例大全包括各個種類閥門的圖例，其中也包含了球閥、蝶閥、閘閥、截止閥等多種常用閥門的符號信息。在給排水專業制圖中，閥門圖例大全是重要的參考資料。不同種類的閥門符號表示都不同，為幫助大家掌握各個閥門的符號表示方法，下面就為大家匯總下閥門圖例大全，以供大家查閱。
閥門圖例大全：

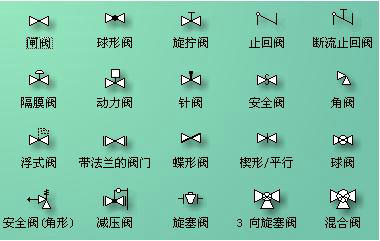

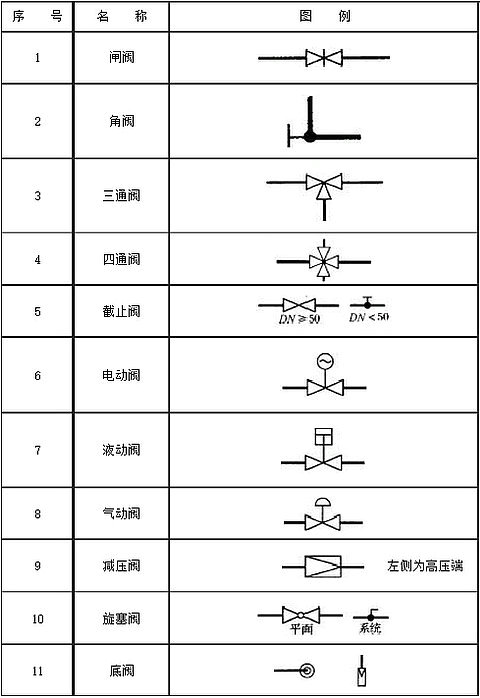

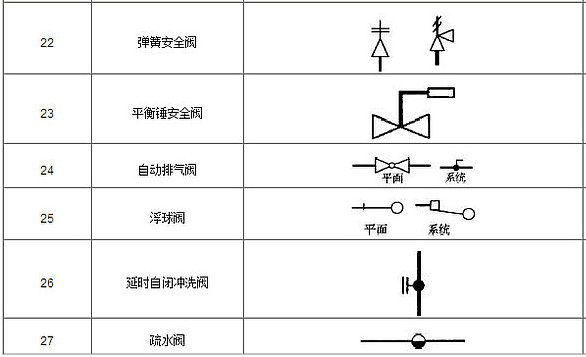

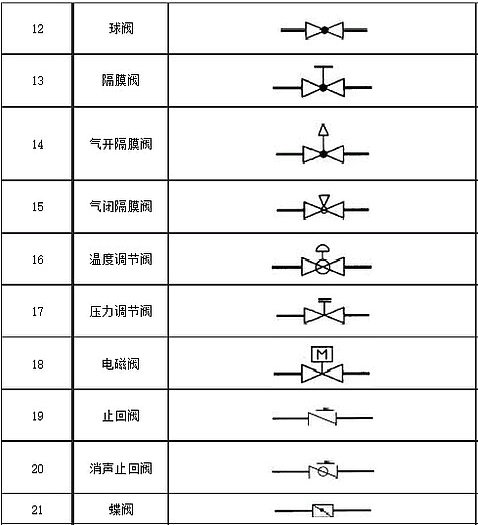

閥門圖形符號：
注：閥門圖例應以圖樣表示，不得以文字代替繪圖。在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。如必須對某部分進行說明時，說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明，局部問題應注寫在本張圖紙內。
